實驗室集中供氣系統設計安裝方案

實驗室集中供氣系統是專為高精度分析測試設備所用高純工作氣體的傳輸而設計，系統需要為分析設備提供壓力、流量穩定且經過長距離傳輸后純度不變的高純氣體以滿足各種高精度分析設備的使用要求。沃飛實驗室集中供氣系統同時還應該滿足安全性的要求，并方便客戶的日常使用及管理。

一、實驗室集中供氣系統氣瓶間布局

1．由于存放的氣體由于有可燃性氣體和助燃氣體，按國家規定必須分庫存放。分別放入不同的氣瓶間內。

2．氣瓶間內設立一次調壓面板，其中二托一面板帶吹掃不銹鋼面板4套。

3．減壓器入口前需加裝過濾網以防止顆粒等雜質污染系統。

4．所有調壓面板均配備吹掃閥，可實現對面板的清潔吹掃置換。

5．奧飛克減壓器及相關管件均需牢固的固定在氣體控制面板上，面板應設計的緊湊而合理，以盡量減少系統中的死體積。

6．奧飛克氣體控制面板應采用全不銹鋼材料制成，并且牢固的固定在可靠的位置上，確保其安全性。

7．氣瓶間內存放的氣瓶采用帶防倒鏈的氣瓶架固定，氣瓶支架堅固耐用、美觀大方。

8．氣瓶間內的氣體鋼瓶與減壓器器之間采用SS316L高壓金屬軟管或不銹鋼盤管連接無滲透。高壓軟管為柔性軟管，以保證連接的方便性。并自導防護鋼纜，預防極端情況下，鋼瓶閥損壞等現象帶來的高壓“抽鞭”事故。減壓器與管道的連接方式為雙環卡套。

9．高壓軟管上的鋼瓶接頭必需與鋼瓶角閥的規格相匹配，以確保連接的可靠性。

10．排空氣路應分類收集、固定牢固并排放至室外安全地點。

二、實驗室集中供氣系統終端布局

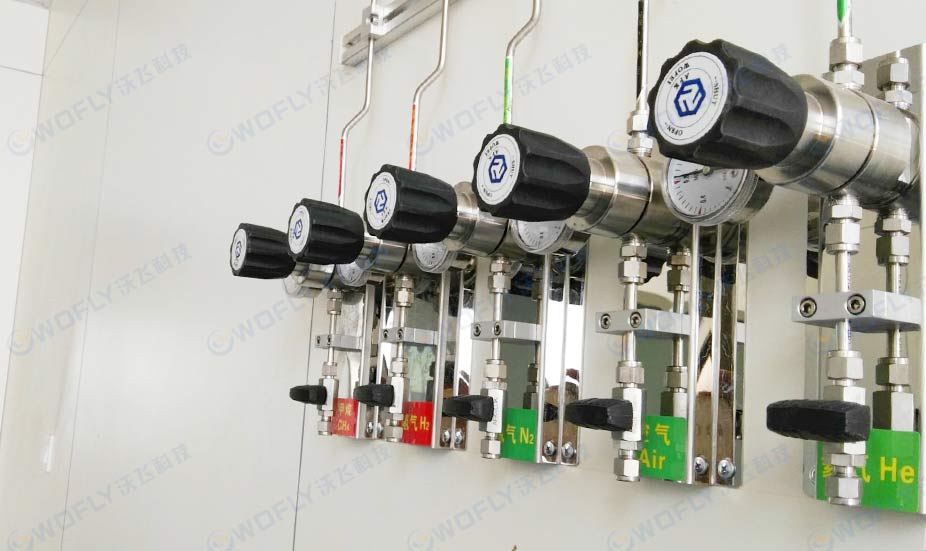

1．實驗室集中供氣系統設置為二次減壓系統。終端采用壁掛式設計。上設有奧飛克減壓器、輸出壓力指示計、緊急切斷閥，同一氣路的呈上下對應排布，方便操作。面板為不銹鋼產品，該終端可以實現在室內對設備的壓力調節、輸出壓力的監控及氣路開關控制，省去了每日往返于氣瓶間和實驗間的奔波，提高了辦事效率。

2．控制終端上的氣體出口尺寸要與分析儀的氣體入口尺寸相對應。氣體出口接頭還應方便安裝。

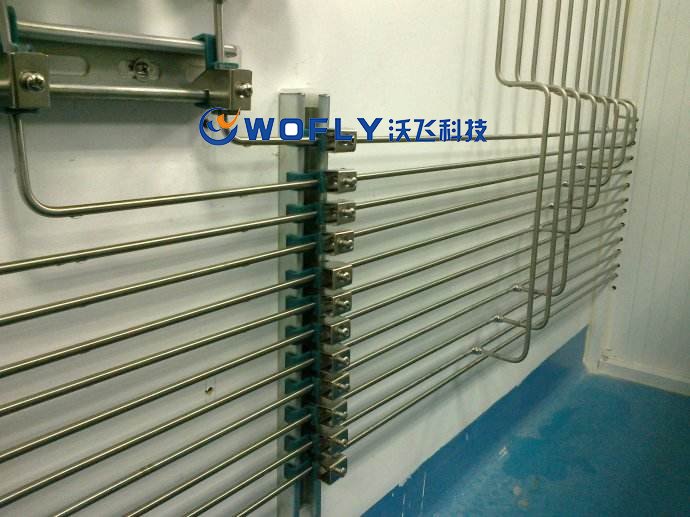

三、實驗室集中供氣系統氣路的布線

1．氣瓶間內氣體控制面板與實驗室內的氣路終端減壓裝置之間選用SS316LBA管進行連接，管道內表面光潔度為Ra<0.4umBA級管道。

2．4N氮氣主管線采用OD3/8”（9.53mm）的管道，0.5Mpa壓力下流量可達8M3/小時，完全滿足常規用氣需求，支線采用OD1/4”（6.35mm）的管道。用焊接變徑三通分出支路來對設備進行供氣。

3．5N氮氣、氦氣、預留氣主管線采用OD1/4”（6.35mm）的管道，支線采用OD1/4”（6.35mm）的管道。用焊接變徑三通分出支路來對設備進行供氣。

4．管道穿過障礙物時須使用管套并采用不可燃材料填充間隙。

5．管道之間采用全自動定位軌道式氬弧焊機進行內外保護氬弧焊（TIG）方式連接，其優點是泄漏率可到1X10-9s.c.c./sec.He,且不會再內表面產生氧化層或褶皺等焊接缺陷。

以上就是沃飛科技關于實驗室集中供氣系統設計安裝的方案簡述，希望能給有需要的人士提供參考！
